阻漏式送風天花
阻漏式送風天花|潔凈手術室阻漏式層流送風天花
阻漏式送風天花|潔凈手術室阻漏式層流送風天花裝置是根據國內外阻漏技術，阻漏式送風天花有兩種制作,一種阻尼網孔板,一種是冷軋鋼板靜電噴塑處理。

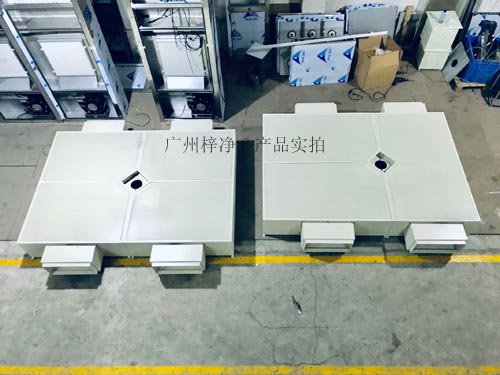

A型箱體為冷軋鋼板靜電噴塑處理，冷軋鋼板靜電噴塑做圍護及進風過濾框，含雙層DPP均流網及中速氣流補償裝置。
B型外箱體采用SUS304不銹鋼制作?？垢g、耐酸堿、視覺更美觀、強度高，同時，保留雙層DPP均流網及中速氣流補償裝置。
手術室送風天花阻尼層均流可選用鋁質網孔板、304不銹鋼網孔板、冷軋鋼板烤漆網孔板、雙層DPP均流網。
依托手術室阻漏式潔凈送風天花及零壓密封兩項技術制造出來的新一代潔凈送風天花裝置，使用本設備可合理分布潔凈室內的氣流，有效保證室內的潔凈度。

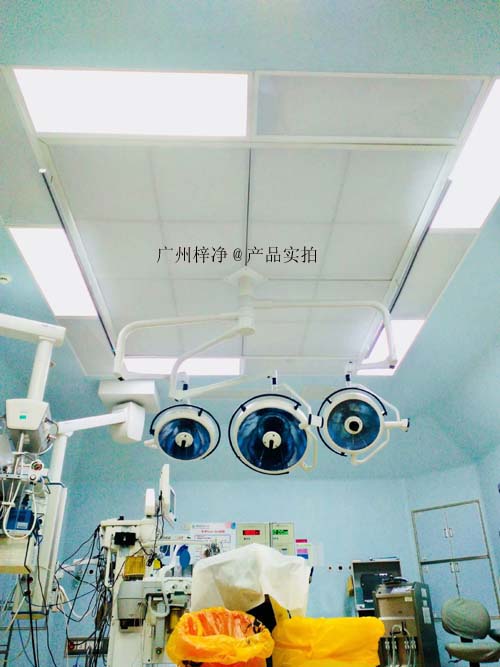

阻漏式送風天花可廣泛應用于醫院潔凈手術室、潔凈病房、潔凈動物房等項目。阻漏式潔凈送風天花與傳統潔凈送風天花相比，有著很大的優勢。

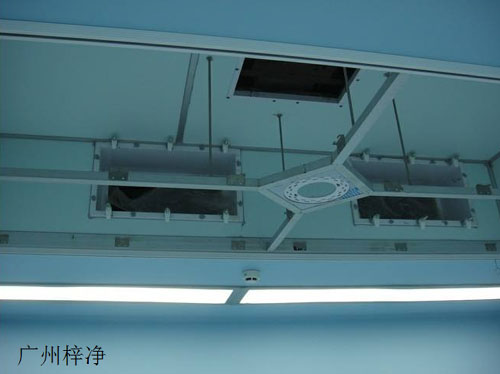

阻漏式送風天花在靜壓箱進風上方按氣流方向設置高效過濾器箱體及高效過濾器,在靜壓箱進風口處設均布器,下方設阻漏層。阻漏層為低阻亞高效過濾材料,阻力在40—80Pa,過濾效率在亞高效范圍內。
阻漏式送風天花優點:
設置阻漏層,突破了高效過濾器必須布置在送風末端的常規模式;可降低建筑層高;方便過濾器的安裝檢修;使室內含塵濃度再次降低,把潔凈區面積擴大1倍以上。適用于手術室和包括單向流百級區亂流潔凈間。
阻漏式送風天花設備測試結果：
風量(m3/h)9000≥ 10100
工作面風速(m/s)0.25≥0.3
亂流度；0.27≥ 0.2
手術區潔凈度(q/l)0.5um更大值0.06≥0.5um≥大值0.06≥統計值0.07統計值0.07≥5.0um≥大值5.0um。
周邊區潔凈度(q/l)0.5um大值0.94≥0.5um≥更大值0.59≥統計值0.57統計值0.27≥5.0um≥大值5.0um。
阻漏式送風天花規格尺寸及型號參數：
型號 參數:ZJC100-Ⅰ ZJC50-Ⅱ ZJC30-Ⅲ
過濾效率99.99%
出風風速(m/s)0.45、0.3、0.23
送風面尺寸2600－2400－1800－1400；
外形尺寸2680X2480X350≥2680X1880X350≥2680X1480X350;
法蘭尺寸1000X200(4個) 500X200(4個) 320X200(4個)
高效過濾箱規格尺寸數量:1270X670X610(2臺)≥1270X670X610(1臺)≥670X670X610(1臺) 。
高效過濾器規格尺寸數量:610X610X295(4個)≥610X610X295(1個)≥610X610X295(2個)。
法蘭尺寸 800X500≥800X500≥ 500X320
醫院手術室層流送風天花的送風形式分析:
醫院潔凈空調的任務應該是，維持室內所需要的空氣潔凈氣候狀態并解決空氣過濾網,過濾器的應用中的塵埃、微生物、氣味和有害氣體，而醫院手術室的凈化空調工程是最重要也是最困難的任務，尤其是空調過濾器,手術室層流天花,手術室高效空氣過濾器的更換,風淋室控制器空氣途徑造成的術后感染至關重要，同時因為降低和避免術后感染是保證手術成功、縮短患者恢復時間、降低醫療費用的關鍵所在。
手術室潔凈送風形式探討-空調過濾網、空調過濾器、高效空氣過濾器,另外手術室空調的另一特點是服務面積雖小但風量大、能耗高、使用時間不確定，因此手術室空調過濾器在創造高度潔凈的室內氣候同時應特別注意空調潔凈系統的節能環保。
醫院手術室送風天花一般要求:
Ⅰ級凈化送風天花：
a. 箱體材質為1.2mm厚冷軋鋼板靜電噴塑，下框全304不銹鋼；
b. 過濾器：8片或16片無隔板高效過濾器，雙面護網，鋁合金邊框 ,尺寸1170*570*70mm
570*570*70mm
c. 濾紙：美國賀氏（HV）；
d. 過濾器效率：99.99%@0.3um（H13），風速在0.45m/s測定之效率.
Ⅲ級凈化送風天花：
a. 箱體材質為1.2mm厚冷軋鋼板靜電噴塑，下框全304不銹鋼；
b. 過濾器：4片或8片無隔板高效過濾器，雙面護網，鋁合金邊框 ，尺寸1170*570*70mm
570*570*70mm
c. 濾紙：美國賀氏（HV）；
d. 過濾器效率：99.99%@0.3um（H13），風速在0.45m/s測定之效率。
