一、pcr實驗室
基因擴增實驗室在設計方面是非常具有專業性的，一般情況下是分為標本制備、產物分析、核算擴增、儲存準備這四個區域的。這四個區域之間不需要彼此互通，都需要一個獨立的物理空間，在使用的過程當中，應當處于一個完全隔絕的狀態，空氣不能產生串流。四個空間的排風系統需要同時停啟，排風管道分開設計，避免空氣倒流，對四個空間造成污染。
二、p2實驗室
p2實驗室需要對生物安全防護達到二級，它的裝修一般是把實驗室分為操作、無菌、潔凈區三個區域。三個區域?qū)τ诟黜椫笜?biāo)的要求是非常高的，在建造的時候需要注意很多細節。
以上是pcr實驗室和p2實驗室的裝修設計不同的地方，那么，如果有需要的話，要找專業的設計公司來進行規劃設計，可以保證后期實驗室的長期使用。
P2實驗室是指生物安全防護達到二級的實驗室。對于生物二級實驗室裝修設計，要把實驗室分為3大區域，即：潔凈區、操作區、無菌區。
1、潔凈區
P2實驗室的潔凈區通常由4部分組成，即：辦公室、休息室、培養基配制室、試劑儲藏室。注意，在潔凈區內禁止帶入細菌檢驗標本。
2、操作區
操作區要則體現在7方面，即：污染物處理、水源、溫度與濕度、通風、電源、光線、整潔。
污染物處理：要配備處理污染物品的消毒缸，剩余的標本及帶菌平板、試管要集中放置，經過毒滅菌處理后再洗滌或丟棄。
水源：操作區要配備處理標本、工作人員洗手用的水槽，且兩者不能混用。
溫度與濕度：為了達到合適的溫度與濕度，操作區要配置相關空調系統。
通風：為了避免空氣污染，操作區要配備通風系統。
電源：具體來說，電源要穩壓、恒頻。如果儀器設備有特殊要求，可以配備不間斷電源。
光線：實驗項目需要充足的光線進行觀察，所以操作區除了要配置常規照明燈外，操作臺燈也是必不可缺的。
整潔：想讓操作區更加整潔，除了在P2實驗室裝修時要做好規劃外，在日常使用中也有相關注意事項。如工作人員進入操作區前要換上潔凈服，標本要由傳遞窗進出，實驗項目的開始與結束都要進行消毒工作，做好每周的清潔工作。

3、無菌區
無菌區要配備空氣過濾裝置與空調，且只能進行無菌操作，不能進行有菌操作。工作人員進行操作前要換上潔凈服，專用的口罩、帽子、鞋。此外，無菌區為完全封閉環境，進出要經過兩道門，中間隔有緩沖間，并設立傳遞窗。

實驗室工藝設計應根據服務范圍、客戶需求、區域經濟、產業發展等情況，在滿足基本功能的同時，體現標準化、智能化、人性化、靈活性的特點，并考慮未來發展的前瞻性。工藝設計決定了實驗室的先進性，是現代實驗室建設的重要環節。土建設計是按照工藝規劃和工藝要求進行設計的，因此，工藝設計應先于土建設計。實驗室的工藝設計是否科學、合理，對實驗室的工作效率、檢驗質量、環境質量及交叉污染等有重大的影響。

實驗室工藝設計特點:
1、科學合理原則
實驗室要按照“科學規劃，合理布局”的原則舉行設計，做到技術先進、安全可靠、經濟合理、確保質量的要求。實驗室的選址應合理，平面布置要科學，各類用房宜集中布置，做到功能分區明確、布局合理、聯系方便、互不干擾。實驗室設計還要全面考慮實驗工作空間、通風系統、供氣系統、消防系統、上下水、強弱電、儀器設備接地、勞動保護以及相應的空調暖通等基礎設施的合理設計與配置。

2、效率效益原則
功能區及儀器設備布局力求符合檢驗工作流程，優化實驗室的工作流程，縮短人員往返距離，提高運作效率。采用節能設備，優化管路布局， 以節約建設成本和降低運行成本。除了優化平面布局設計外，可運用先進的實驗室管理軟件來優化實驗過程，提高工作效率。

3、安全低碳原則
綠色實驗室是21世紀實驗室的主流，安全、健康、環保、節能是綠色實驗室的要素。實驗室設計要簡約、通透、大方，遵循“少改動少修飾”的原則，并考慮暖通空調的節能、太陽能風能利用、外墻保溫、照明節能等高效節能新技術的應用，同時要設計安全防護系統和廢水廢氣處理系統，減少有毒有害物質，改善室內外環境，保障人員健康。

4、人性智能原則
人性化設計就是利用實驗室的建筑空間，提供工作人員溝通交流的場所，包括會議室、中庭空間、樓梯空間、茶水休閑室、公共服務空間等; 追求空間視覺美， 整潔的外觀和色彩， 安全舒適的室內環境，滿足工作人員的交流和舒適的需求。智能化就是將實驗室的各種儀器設備連接在一起實現實驗室網絡化，使工作人員能通過信息管理系統掌握實驗室的各種信息;智能化應根據實驗室的規模、功能需求等實際情況滿足先進性、可靠性、標準性、集成性、實用性、經濟性、簡便性等要求。

5、前瞻靈活原則
對市場需求變化大的實驗室，設計時可考慮采用能調整結構的模塊化布局，有足夠的空間來放置儀器設備，供給系統(包括電路、水路、氣路以及通信等)能滿足未來發展的要求，能夠在墻和天花上進行方便的連接或斷開。如有需要，實驗室的工作臺可選擇活動的，服務柱也可調節移動，并設計可移動的隔斷墻，進行靈活隔斷。

推薦閱讀：PCR實驗室潔凈工程?　GMP車間凈化工程?　潔凈廠房施工

醫學實驗室建設中容易出現的問題:
醫學實驗室因其檢測對象的特殊性，在預防交叉感染及實驗人員的生命安全防護方面提出了更高的要求，而大多的實驗室裝修公司并不了解這些要求盲目施工，反而增加了泄漏和感染的風險

相關監管部門對實驗室有基礎的要求，如消防、建筑、用電、排污、這些都需要按照基本的規范要求來進行設計、實施以及驗收。
(1)生物安全。實驗室在生物安全方面有著特殊要求：包括必要生物安全設施，如出口處應設有非手動洗手裝置和緊急洗眼裝置;部分高污染風險的工作應該在二級生物安全柜內進行，按照BSL-2級實驗室的要求進行清潔區和污染區的設置等。
(2)物理安全。從現有情況看，部分實驗室因為未能有效規避安全隱患，一些偶然的事故都會給實驗室?guī)碇卮蟮膿p失：因為電器短路導致實驗室火災，造成同線路的設備損毀;因為供水的管路破裂導致水淹實驗室;因為斷電或冰箱故障導致試劑存放溫度過高而變質;因為老鼠咬壞設備線路導致維修困難，檢驗工作中斷。因此，除了確保常規的安全外，提高電路容量、斷電保護、防火材料，自動滅火裝置，防嚙齒動物進入的設備等都需要重點把握。

近年來，隨著傳感技術和移動通訊的發展，一些預警系統也開始融入到實驗室設計和建設中，如溫度、濕度、火災、水災都可以實現多個點的檢測報*，自動應急處理，并實時傳輸給相關的管理人員，防患于未然。

(3)可擴展性
近年來，由于醫院的高速發展，就診病人數量不斷增加，同時也帶來檢測樣本數量的增長，但實驗室由于在設計之初沒有預估未來發展，使得現有設備設施與實際需求量不匹配，很多醫院不得不調整出其他的空間給檢驗科。而這種后續的解決方案，通常使得現有空間和原實驗室地理位置遠，隱形的增加人、物、標本的流轉距離，增大工作量。因此，實驗室的設計規劃務必充分考慮未來5-8年的發展，為未來可能會新增的專業、項目、設備、人員辦公場所以及培訓場地預留空間;為未來可能增加的設備設施預留電源、水以及網絡端口等。

(4)人性化
國內的實驗室設計，側重點往往是功能和成本，容易忽略使用者的感受。隨著社會需求的提升，人性化的設計已經慢慢的開始被人們所重視。人因工程甚至作為一門學科，被越來越多的人關注和探討。
人性化的設計可以提升工作人員的舒適感、降低工作強度、提高工作效率，賞心悅目的實驗室還有利于創造良好的工作氛圍，培養工作人員嚴謹?shù)墓ぷ髁?xí)慣。例如工作臺面的高低是否需要按照身高來進行調整、夜間值班室和急診區域的距離如何合理、所有儀器的擺放區域是否與工作流程匹配，這些都成了現代實驗室設計一個值得大家深入優化的環節。
不僅如此，實驗室的人性化設計也會給病人提供良好的就醫環境，緩解病人的情緒。對于檢驗科來說，常常需要考慮病人等待空間的寬敞舒適，標本采樣、檢驗結果領取的便利等實際問題。

(5)個性化
實驗室的設備選購首先應該考慮實際的需求，不要一味追求先進、自動化、高通量的技術和設備。當前也不乏一些實驗室選配的設備能力遠遠富余，一些功能完全使用不上，部分自動化設施并不能和自身流程和體系相匹配。當然，設備的選購也絕對不能夠只考慮價格，設備品質、品牌和外延的服務對于未來的使用都是非常重要的。對于實驗室試劑、質控、校準品耗材的選擇也非常重要，需要充分考慮品質。
如有實驗室設計的時候，沒有充分預估等待人員的數量，就會導致等待空間不夠、抽血的空間不足、人員密集，現場非?；靵y后不得不花大量的人力物力進行重新規劃

(6)規范性引用文件
下列文件中的條款通過本指南的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本指南，但鼓勵根據本指南達成協議的各方研究是否可使用這些文件的新版本。凡是不注日期的引用文件，其新版本適用于本指南。衛生部《微生物和生物醫學實驗室生物安全通用準則》

(7)空間設計要求
空間規劃是實驗室設計重要的部分，適當?shù)膶嶒炇铱臻g是實驗室檢測質量和工作人員安全的基礎?？臻g不足是實驗室的安全隱患，并影響實驗室的工作質量。

(8)合理化的空間
根據放置設備的需要決定空間的合理化分配。同時，應從發展眼光確定實驗室空間大小，以便在較長時間內能容納新添置的儀器和設備，高效、安全完成臨床工作。

(9)空間分配原則
空間分配總原則是讓工作人員感到舒適，又不產生浪費,綜合考慮工作人員的數量、分析方法和儀器的大小等因素。

(10)工作空間
工作空間的大小應較大數量的工作人員在同一時間工作。應將有效的空間劃分為清潔區(辦公室、休息室、學習室)，緩沖區(儲存區、供給區)，污染區(工作區、洗滌區、標本儲存區)。工作區應包括工作人員所占面積和來回走動的空間。工作空間和走動空間應轉化為在地板上占用的面積大小。

實驗室通常包括實驗室家具設備、通風系統、氣路系統、中央純水/廢水處理系統等，實驗室家具設備通常包括實驗臺、通風柜、配件等，通風系統分為直排和集中排兩大類。特殊氣體集中供氣系統主要包括減壓閥、不銹鋼管路和終端閥門以及報警裝置，純水/廢水系統主要包含主機的水處理系統和管道系統。一個建設完美的理化實驗室除了平面布局方案要考慮周全之外，一定要注意通風系統，因為理化實驗室經常會用到一些揮發性溶劑、也常做一些合成類的實驗廢氣比較多，通風系統不好會直接影響實驗人員的健康、但排風量太大也會增加空調的能耗，所以一定要設計好通風系統。

實驗室使用的消毒劑要定期更換，以防止微生物產生耐藥性。高效送風口用不銹鋼框架，美觀清潔，沖孔網板用烤漆鋁板，不生銹不粘塵，宜清潔。

實驗室大的物件搬進車間時，先要在一般環境中用真空吸塵器進行初步的吸塵凈化，然后再準進入凈化車間內，用潔凈室真空吸塵器或擦拭方法進一步處理；在實驗室凈化系統停止運行期間，凈化系統FFU，不允許把大的物件搬進凈化車間。

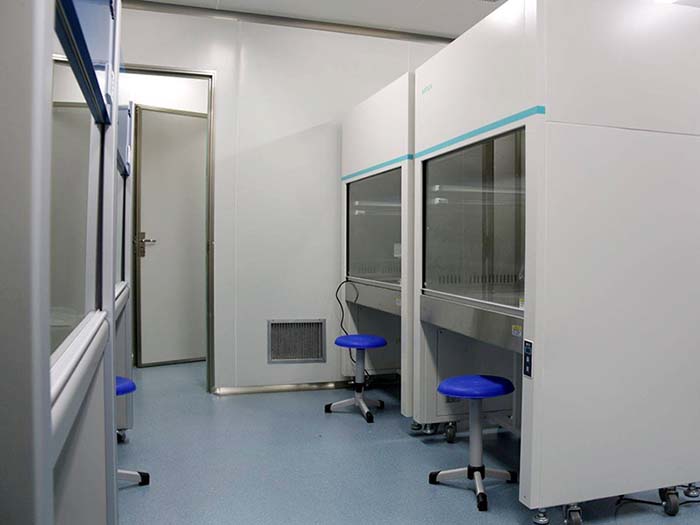

P2實驗室與PCR實驗室區別及裝修標準:
pcr實驗室也被叫做基因擴增實驗室，但是P2實驗室指的是生物實驗室中的一個分類，生物防護達到2級，但是很多人會分不清pcr和p2實驗室，其實它們兩個直接還是有很大的區別的，下面為大家介紹。
一、pcr實驗室
基因擴增實驗室在設計方面是非常具有專業性的，一般情況下是分為標本制備、產物分析、核算擴增、儲存準備這四個區域的。這四個區域之間不需要彼此互通，都需要一個獨立的物理空間，在使用的過程當中，應當處于一個完全隔絕的狀態，空氣不能產生串流。四個空間的排風系統需要同時停啟，排風管道分開設計，避免空氣倒流，對四個空間造成污染。
二、p2實驗室
p2實驗室需要對生物安全防護達到二級，它的裝修一般是把實驗室分為操作、無菌、潔凈區三個區域。三個區域?qū)τ诟黜椫笜?biāo)的要求是非常高的，在建造的時候需要注意很多細節。
以上是pcr實驗室和p2實驗室的裝修設計不同的地方，那么，如果有需要的話，要找專業的設計公司來進行規劃設計，可以保證后期實驗室的長期使用。
P2實驗室是指生物安全防護達到二級的實驗室。對于生物二級實驗室裝修設計，要把實驗室分為3大區域，即：潔凈區、操作區、無菌區。
1、潔凈區
P2實驗室的潔凈區通常由4部分組成，即：辦公室、休息室、培養基配制室、試劑儲藏室。注意，在潔凈區內禁止帶入細菌檢驗標本。
2、操作區
操作區要則體現在7方面，即：污染物處理、水源、溫度與濕度、通風、電源、光線、整潔。
污染物處理：要配備處理污染物品的消毒缸，剩余的標本及帶菌平板、試管要集中放置，經過毒滅菌處理后再洗滌或丟棄。
水源：操作區要配備處理標本、工作人員洗手用的水槽，且兩者不能混用。
溫度與濕度：為了達到合適的溫度與濕度，操作區要配置相關空調系統。
通風：為了避免空氣污染，操作區要配備通風系統。
電源：具體來說，電源要穩壓、恒頻。如果儀器設備有特殊要求，可以配備不間斷電源。
光線：實驗項目需要充足的光線進行觀察，所以操作區除了要配置常規照明燈外，操作臺燈也是必不可缺的。
整潔：想讓操作區更加整潔，除了在P2實驗室裝修時要做好規劃外，在日常使用中也有相關注意事項。如工作人員進入操作區前要換上潔凈服，標本要由傳遞窗進出，實驗項目的開始與結束都要進行消毒工作，做好每周的清潔工作。
3、無菌區
無菌區要配備空氣過濾裝置與空調，且只能進行無菌操作，不能進行有菌操作。工作人員進行操作前要換上潔凈服，專用的口罩、帽子、鞋。此外，無菌區為完全封閉環境，進出要經過兩道門，中間隔有緩沖間，并設立傳遞窗。

推薦閱讀：PCR實驗室潔凈工程 　GMP車間凈化工程 　潔凈廠房施工

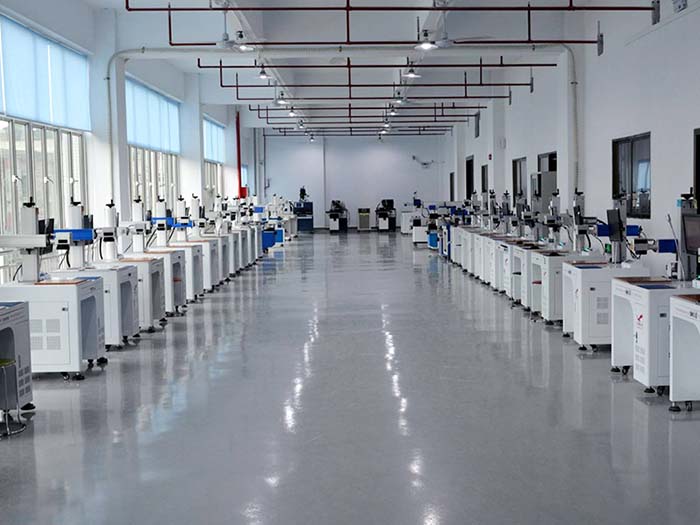

電子電器無塵車間凈化工程適用場所：電子廠，半導體廠，光電產業，機電房.恒溫恒室實驗室，百級無塵車間潔凈廠房等。
1、電子電器無塵車間凈化路線：
電子電器無塵車間為了在操作中盡量減少人活動產生的污染，人員在進入潔凈區之前，必須更換潔凈服并吹淋、洗澡、消毒。這些措施即“人身凈化”簡稱“人凈”。

人凈用房中更換潔凈服的房間應予送風，并對入口側等其他房間保持正壓，對廁所、淋浴保持少許正壓，而廁所、淋浴應保持負壓。

2、電子電器無塵車間物料凈化路線：
各種物件在送入潔凈區前必須經過凈化處理，簡稱“物凈”。物料凈化路線與人凈路線應分開，如果物料與人員只能在同一處進入潔凈室，也必須分門而入，物料并先經過粗凈化處理。電子制造潔凈車間氣流→初效過濾器凈化→空調→中效過濾器凈化→風機送風→管道→凈化高效送風風口→吹入房間→帶走塵埃細菌等顆粒 → 回風百葉窗→初效過濾器凈化 重復以上過程，即可達到凈化目的。

電子制造潔凈車間節能原則：電子制造潔凈車間里存在大量可以節約能源的地方，例如暖氣、通風和空調（HVAC）、工藝?yán)鋮s、壓縮空氣以及一些其他的設施。電子制造潔凈車間之所以造成大量浪費電力及HVAC的容量過剩，很大程度上是因為在設計和建造工廠時走捷徑，盡可能地壓縮前期投入，而不顧后期運行費用。那種“小處節約大處浪費”的所謂捷徑和削減成本，會造成電子制造潔凈車間的運行性能降低和能耗增加。

一、電子電器無塵車間主體工程:
1、地面：
A、主廠房：承載力>=2噸/平方米，有防水層，面層要求水磨石，設備房地面承載力要求>2噸/平方米，面層為水泥漿原漿找平;

B、庫房：一樓地面要求承載力>=3噸/平方米，二樓地面承載力>500 kg/㎡，面層均要求水磨石，水磨石表面平整，接縫平直，縫漿飽滿，縱橫方向無明顯錯臺錯位，地面找平處理后,局部的平整度誤差不得高于2mm/2M2;

C、氫氣站、硅烷站地面承載力>2噸/平方米,面層為水泥漿原漿找平;

2、高度：要求廠房最低凈高6000mm;倉庫層高5000mm;

3、跨度：橫向8000m，縱向7～8m(見詳設備布局圖)，設備房寬度要求9000m;

4、屋面荷載：空調機房頂屋面要求>500kg/㎡，尾氣處理位置>500 kg/㎡(本荷載沒有考慮風載、雪載等，若有屋頂發電站則要考慮電站的基本參數);
5、裝修：設備房、庫房、非潔凈區域、氫氣站、硅烷站要求中級抹灰粉刷，潔凈區域要求水泥砂漿粉刷，衛生間按中等標準裝修;

6、門、窗：
A、 門：進/出貨門為5000×5000MM卷簾門，向外開的衛生間門為850mm×3000mm，設備房外墻門為3500×3000mm，安全逃生門為1200mm×3000mm，其他外墻門為4000mm×3000mm;
B、窗：廠房窗為高窗，窗臺高度為4000mm，每跨有一扇可推拉;庫房窗一樓為高窗，窗臺高度為4000mm,每跨有一扇可推拉，二樓以上按標準廠房設計;

C、泵房窗：泵房窗為固定磨砂玻璃隔熱保溫窗，每跨有一扇可推拉，長方向要設計對流排氣風機且要考慮冬季保溫;

D、天窗設置要符合設備布置要求;

E、參觀窗(樓梯)設置要符合二次裝修及參觀通道設計要求;

7、衛生間：衛生間布局要按照甲方統一圖紙規劃;

8、氫氣站、硅烷站、氮氣站、特氣房的設計均要按照相關規范及甲方設備布局要求進行設計;

9、消防工程：主廠房消防設計要根據二次裝修需求和布局進行統一設計，滅火器要求用手推式二氧化碳滅火器;設備房、特氣房、氣站及庫房可按照相關消防規范、標準進行設計，特氣站、特氣房的防雷、避雷和防靜電要符合要求，主廠房內部防火墻的設計應按照裝修布局給予考慮;

10、照明：庫房、設備間、衛生間的照明按相關規范進行設計，主廠房內部照明不需設計;

11、電梯與卸貨平臺：庫房電梯要求B1800mm×L3000mm,電梯開門寬度最少1800mm，載重>3噸;卸貨平臺要按照要求設置;
12、設備配套設施：

A、設備接地布置要按照設備布置圖進行設計;

B、設備排水(管/溝)及循環水設施要按照工藝及設備布置要求進行設計;

C、地面鋪設鋼板位置要按照設備布置要求進行設計;

D、循環水池和循環水的設計要按照工藝要求進行設計;

E、設備房及屋頂設備的設備基礎要按照設備基礎設計要求進行設計;

F、自來水用量要求：80T/H，各進水口具體位置要滿足工藝要求，且每處進水口均應配備閘閥和水表;電用量要求：10000KVA;

G、供熱：設備房、庫房、衛生間按當?shù)毓針?biāo)準進行設計，廠房空調房區域應預留DN300的熱水管，壓力為0.3MPa~0.4MPa，水溫60～80℃，具體供暖在二次裝修考慮;

H、車間層壓機段要設計地下室(用于做真空泵，本地下室需要通風排風，防水設計);

I、廠房為丙類。

二、超凈裝修設計要求：
(1)、車間布局與結構

1、凈化區域各房間吊頂標高：
車間凈化工程中正常區域的標高為2.8m，PECVD區域為特殊區域，其標高為3m。彩鋼板防火墻設置要符合消防規范要求，在潔凈區域與非潔凈區域交接處的墻體應做到屋面板底。

2、凈化區域隔墻：
車間凈化區域的隔墻需嚴格按照公司提供的圖紙施工，對特殊區域有要求按先后順序施工的必須按公司要求進行施工。
3、地坪指標要求：
3.1、車間地坪需要做平整，在一平方米區域內伏不超過1mm，以便設備安裝找平;

3.2、車間地坪不會脫層、不起灰塵及耐磨，不起泡，氣泡允許每平方米1個，且要小于直徑2mm。

3.3、地面要求：超凈間地面要求用環氧樹脂自流平，組件段采用環氧薄涂，氣體房(含氫氣、硅烷及特氣間)也用薄涂。
4、車間鋼質鋼板門和窗的尺寸：

4.1、單扇門的尺寸為1000*2100mm;

4.2、雙開門的尺寸為2200*2700mm;

4.3、安全逃生門的尺寸為1200*2100mm;
4.4 防火墻防火門尺寸為2400*2800mm;

4.5、活動墻的尺寸為4000*2700mm(施工中可分成兩扇2000*2700mm);

4.6、PECVD后的觀察窗的尺寸為300*150mm，辦公室、冷卻間門上的觀察窗為尺寸為350*500mm;

4.7、層壓機、白玻璃清洗機、一次清洗機觀察窗的尺寸為：1150*400mm;

注：相同型號門開孔的高度需一致。

5、設備隔墻準確位置、開口大小：
因部分設備在安裝過程中有穿過彩鋼板，因此隔墻的開口位置、大小應適應設備需求現場開口。

6、車間風淋室：
人員進入超凈前應經過風淋室，風淋室為雙人通行。風淋室應自帶互鎖裝置，人員進入風淋室在未達到預設吹風時間的情況下不能進入車間，吹完后人員進入車間，在出門未合上前進門不能開啟，直到出門合上后方可打開進門放人員進入。貨物風淋間開門尺寸為2200*2400mm。

7、無塵車間頂部的消防排煙裝置：
設計單位在設計時需要對無塵車間頂部的消防排煙送風及排風做好設置。現在土建施工圖上已有設計的部分要盡量充分利用。

8、緊急逃生門為專用逃生門。

9、車間消防設施：
車間消防需按消防標準設計，消防噴淋采用空氣預作用啟動方案進行設計，在冷卻區、退火區和PECVD區域的噴淋頭要求耐高溫>120度。

(2)、空調部分
1、車間溫度、濕度、潔凈度指標
車間潔凈區的溫度為25℃±2℃，濕度30%~60%，潔凈度超凈都為10萬級。更衣室、風淋間、冷卻間、工件架擦拭、工件架清洗采用10萬級送風，排風采用直排。退火間、冷卻間的溫度應控制在30℃以下，濕度應小于<60%。

2、車間工藝用冷卻循環水使用單獨的制冷設備，工藝?yán)鋮s水在往設備供水時應保證供水的水溫在17-21℃。

3、凈化送風風口以及非凈化送風風口位置要求：
凈化區風口與非凈化區風口除PECVD外沒有特殊要求，只要能滿足溫度及濕度要求即可。PECVD風口要求：高效送風口不得直吹PECVD沉積室及預熱爐，回風口不得安排在PECVD沉積爐排氣管后面。

4、空調機組所需電力需求、占地面積：
設計單位應提供空調機組所用的功率，空調機房機組設備基礎所占用的面積和基礎圖，以便在前期施工中實施。

5、空調用水量的預估
設計單位在中標后，應及時提出空調的冷、熱水用水量，以便在土建過程中完成管道的施工。

6、空調的控制要求：
因生產過程中車間空調屬無人值班的設備，因此設計單位在設計時應采用自動控制系統，以便設備的正常運行。

7、空調回風過濾要求：
空調送風是10萬級的，經過與超凈間內部空氣的接觸，整個回風中會攜帶大量的細小粉塵回到空調主風箱中而污染主風箱過濾網，因此在所有的空調回風口都需要安裝過濾網。

8、排風要求：
退火間、冷卻間、工件架擦拭間、工件架清洗機、車間門口換鞋區都應采取單獨排風系統，上述回不得與其它區域的回風混合。各排風量需設計單位依據各功能間的面積算好換風次數，排風次數要求大于30次/小時，以保證各功能間的正常使用。

9、風管制作安裝要求：
設計單位設計空調管路時要注明管路材料標準，風管制作時應保證材料表面的清潔，送風管道及回風管道在安裝完后應及時做好密封工作。

10、其它要求
通風管道在設計時應避開車間采光口(采光口詳見車間土建施工圖紙)。

11、空調冬季制暖使用熱水制暖的形式。

12、每個消火栓和閘閥均應設計獨立可開的彩鋼門。

(3)、電器部分
1、超凈間各房間照度要求：
超凈間照度在>150(LUX)，員工操作區域為250LUX。

2、凈化間照明控制要求：

2.1凈分間照明可采用本地控制加分片總控，單個開關控制照明燈小于20盞;

2.2 PECVD的照明控制需要離開PECVD沉積室一定的距離(大于8米);此部分燈具要求耐高溫》120度且不能直接裝在PECVD頂部，應設計在兩沉積室的中間頂部或前方。

3、凈化間插座安裝位置、高度要求：
3.1凈化間的每一根柱子上都需要安裝插座面板，面板上需要有一個兩孔插座及一個三孔插座，高度為離地面75cm;

3.2 非凈化區凈化區的每根柱子上也需要安裝插座面板，面板上需要有一個兩孔插座及一個三孔插座，高度為離地面75cm;

4、照明、插座以及動力設備電源引入位置：

照明與插座將共用一路主電源，照明也同樣需要經過漏保，電源將從車間配電房引入，動力電也是從車間電房引入，吊頂以上要有維修照明燈和維修插座。

5、消防用電源引入位置。

消防用電從車間配電房兩個不同的變壓器下的低壓柜引入。

6、安全指示牌、應急燈都需按標準潔凈廠房設計(盡量充分利用土建施工現有設計的部分)。

7、非超凈間的照明要求：

7.1 超純水房、空調房的照度為100LUX;

7.2 氣體房的照度為100LUX，氣體房的燈應使用防爆燈。

7.3 磨邊區、組件后段的照度為150LUX，操作區域為250LUX，采用節能燈(鋁合金廣照燈)。

8、工藝設備用電：
8.1工藝設備用電依設備需要確定給設備配備電纜，設備電纜在設計過程中需滿足設備工藝用電的需求，能確保設備用電安全;
8.2 精密設備與其它動力設備需分開單獨拉線，如激光設備的電纜需與其它設備用電分開。

9、配電箱設計：
每個配電箱在設計時除把主要用電設備的空開計算在內，另外還需留有一些備用空開以滿足增加部分設備及維修接電。
10、車間配電房接地：
因車間設備均屬于大功率設備，設備使用過程中會有很大的電流。因此在電房建造過程中應做好電房接地，以保證車間設備的使用安全。

11、所有設備和功能性電源的電纜均應按最短路徑原則進行設計，電纜和空開的計算不要太保守盡量不擴大系數。

(4)、水部分：
1、自來水，車間生產過程中需使用自來水的地方：

1.1 純水間;

1.2 磨邊間;

1.3 氣體房;

1.4 空調房;
注：以上地點用水量視車間規模大小而定，設計部門將依車間用水需求而定輸水管徑的大小。管道每一分段主管需增設主閥門，未端需增設分控閥門，以便設備維修時控制。

2、超純水，車間生產過程中需接入超凈水的設備：

2.1 二次導電玻璃清洗(導電玻璃一次清洗將使用二次清洗使用過的水);

2.2 白玻璃清洗;

2.3 芯片清洗;

注：設計部門將依車間用水需求而定輸水管徑的大小。管道每一段需設一個主閥門，未端需設分控閥門，以便設備維修時控制?？紤]到各清洗工序?qū)τ盟馁|(zhì)量高，因此在純水供水點的未端需加一個電阻率測量儀，以便及時掌握純水設備產水的情況。

3、冷卻循環水，車間生產過程中會使用到冷卻循環水的設備：

3.1 PECVD匹配器、分子泵;

3.2 PECVD真空泵系統;

3.3 磁控線真空泵系統、磁控線加熱箱冷卻系統、靶材冷卻;

3.4 層壓機真空泵系統;

注：設計部門將依車間用水需求而定輸水管徑的大小。管道每一段需設一個主閥門，未端需設分控閥門，以便設備維修時控制。管道焊接時應及時將橡塑保溫管套上，防止管道表面結露水。

4、水循環利用補充說明

4.1 磨邊區域水的循環利用，磨邊區域產生的磨邊廢水經過沉淀池去除二氧化硅粉顆粒后，經過潛水泵再返回到磨邊機儲水槽中進行利用，以充分利用水資源。

4.2 純水間制超純水產生的濃水因其含礦物質較多無法再將其再用于制造超純水，但可以將其收集起來用于廠區清潔及花草養護，以提高水資源的利用率。

4.3 清洗層電玻璃、白玻璃、電池芯片的去離子水，經過上述工序的去離子水中會新增粉塵或清洗劑，其PH值約為8-9。這部分水經過過濾及酸堿綜合后將可作為純水制造的源水使用。

4.4 建議設計充分考慮水循環方案。

(5)、氣部分，車間生產過程中使用以下幾種氣體：

1、壓縮空氣，用到壓縮空氣的設備有：

1.1 磨邊機;

1.2 一次激光機、二次激光機、三次激光機;

1.3 二次清洗機;

1.4 每臺PECVD沉積室，每兩臺真空泵系統;

1.5 磁控線(PVD);

1.6 掃邊機;

1.7 芯片測試機;

1.8 反壓機;

1.9 層壓機;

1.10 組件測試機;

1.11 組件打膠區;

1.12 氣體房;

1.13 純水間;

1.14 芯片清洗;

1.15 自動化傳送線。

注：空氣壓縮機的供氣壓力為8-9Kg，輸氣管道的正常壓力在8Kg。因輸氣管道較長，在設計時應的各主要用氣點設置氣壓表，以便及時了解管道氣壓情況及點檢之用。

2、氮氣，用到氮氣的設備有：

2.1 一次激光機、二次激光機、三次激光機、掃邊機;

2.2 工件架擦拭;

2.3 純水設備;

2.4 PECVD真空倉室、干泵;

2.5 磁控線(PVD);

2.6 氣體房氣路柜;

2.7 尾氣處理(壓力6-7kg)

注：氮氣的供氣壓力為4-5Kg，輸氣管道的正常壓力在4Kg。因輸氣管道較長，在設計時應的各主要用氣點設置氣壓表，以便及時了解管道氣壓情況及點檢之用。

3、特殊氣體，需使用特殊氣體的設備為PECVD沉積室。

(6)、車間設備排氣部分：

1、清洗機

1.1一次清洗機每臺的排氣量為 1500立方米/小時(在超凈間外，可忽略)

1.2二次清洗機每臺的排氣量為 1000立方米/小時，采用直接排至室外，排氣所含的成份為熱水蒸氣，熱水蒸氣的溫度約為60攝氏度。

1.3芯片清洗機每臺的排氣量為1500立方米/小時，采用直接排至室外，排氣所含的成份為熱水蒸氣，熱水蒸氣的溫度約為60攝氏度。

1.4白玻璃清洗機每臺的排氣量為900立方米/小時，采用直接排至室外，排氣所含的成份為熱水蒸氣，熱水蒸氣的溫度約為60攝氏度。

2、激光掃邊機
激光掃邊機每臺風機的排風量為3800立方米/小時。激光掃邊機的排氣主要含有大氣及激光掃邊過程中產生的粉塵。此排氣可以通過專門的排氣管道直接排至大氣中。

3PECVD油泵、維持泵，PVD油泵，層壓機油泵排氣
3.1PECVD每臺的排氣量為180立方米/小時;

3.2PVD每臺的排氣量為120立方米/小時;

3.3層壓機每臺的排氣量為 252立方米/小時;

3.4以上油泵排氣可以通過一條特殊管道(如鍍鋅圓管加一防爆排風機)來實現從車間至外界的排氣。油泵排出氣體的主要成份為大氣及油泵自身的油氣，排出的氣體可以通過除油后直接排往大氣。

4、PECVD干泵排氣

4.1PECVD每臺干泵的排氣量為5立方米/小時，

4.2其主要排出的氣體為PECVD工藝過程中未完全反應完的特殊氣體及特殊氣體在工藝過程中產生的粉塵。

4.3PECVD干泵排氣因其存在特殊氣體及粉塵，因此從PECVD干泵出來的氣體需要經過燃燒爐及除塵器處理后方可將尾氣排入大氣中。

4.4各臺PECVD干泵出來的尾氣需要經過管道集中起來后送入燃燒爐，尾氣管道需要采用無縫鋼管及無縫焊接。

5、氣路柜、氣瓶柜、VMB排氣

5.1 氣路柜每臺需求的排氣量為300立方米/小時;其排氣的主要成分為大氣，特殊情況下會含有一些泄露的工藝氣體，
5.2 氣瓶柜每臺需求的排氣量為250立方米/小時;

5.3 VMB每臺需求的排氣量為50立方米/小時;

5.4其排氣的主要成分為大氣，特殊情況下會含有一些泄露的工藝氣體。工藝氣體在遇到大氣的情況下都能自燃，因此上述排氣可以通過管道直接排至大氣中。

(7)、設備發熱量
1、車間內會存在加熱的設備或存在散熱的設備

1.1各種清洗機的風刀產生的熱風，因采用排風管，此處的熱風可忽略;

1.2PECVD沉積爐，其加熱系統功率為12KW，設備的尺寸為1970*1627*1365mm，共有六個散熱面，散熱面的表面溫度為40-50攝氏度。

1.3預熱爐，其加熱功率為40KW，設備尺寸為1970*1627*1365mm，共有六個散熱面，散熱面的表面溫度為40-50攝氏度。
1.4退火爐，其加熱功率為30KW，設備尺寸為，共有六個散熱面，散熱面的表面溫度為40-50攝氏度。

1.5做完工藝的工件架，此工件架為一個含37塊鋁基板及72片導電玻璃的設備，此設備的溫度需要在3小時內從200攝氏度降到50攝氏度。設備及玻璃的尺寸分別為1320*1200*950mm,1245*635*3.2mm。

1.6層壓主機外及層壓好的電池板，層壓主機區域溫度為40-60攝氏度，層壓好的電池板溫度為120-130攝氏度，尺寸為1245*635*8mm，電池板的溫度需在3小時內要降至50攝氏度。

光電凈化無塵車間凈化工程裝修設計要求:
光學電子凈化無塵車間凈化工程是指專注以生產光電子學為基礎，綜合利用光學、精細機械、電子學和計算機技術來解決各種工程應用課題的元器件及產品的工程項目。產品信息的載體正在由電磁波段擴展到光波段，從而使信息獲取、傳輸、處理、記錄、存儲、顯示和傳感等。常常應用于電子實驗室、微電子、光電通訊、光學儀器、PCB等

光電凈化無塵車間凈化工程一般包括功能分區：
1、光學電子潔凈生產區；
2、光學電子管理區（包括辦公、值班、管理和休息等）
3、光學電子潔凈輔助間（包括人員凈化用房、物料凈化用室和部分生活用室等）。

光學電子凈化無塵車間凈化工程的通用結構材料：
1、送回風管道用熱渡鋅板制成，貼凈化保溫效果好的阻燃型PF發泡塑膠板。
2、高效送風口用不銹鋼框架，美觀清潔，沖孔網板用烤漆鋁板，不生銹不粘塵，宜清潔。
3、地面可采用環氧自流坪地坪或高耐磨塑料地板，有防靜電要求的，可選用防靜電型。
4、凈化廠房墻、頂板材一般多采用50mm厚的夾芯彩鋼板制造。圓弧墻角、門、窗框等一般采用專用氧化鋁型材制造。

常用光電凈化無塵車間工程凈化空調組合式空氣處理機組+冷水機組+高效送風口方案：
方案一是傳統的凈化空調設計方案。組合式空氣處理機組里含有各種功能段，如初效過濾器過濾段、混合段、表冷段、中效過濾器過濾段、二次回風段(或中間段)加濕段、加熱段、風機段等，其中冷源主要由冷水機組提供。

方案二是比較簡單的潔凈空調設計方案:
不僅可以大大地縮小機房的面積，還可以讓水冷柜機根據具體的情況布置在較小的凈化車間內或機房內,同時還可以將增壓風柜布置于機房內或吊在機房內或在夾層內。

方案三是特別簡易的空調方案，主要用于對室內溫濕度精度要求不高的無塵車間?？芍苯訉⒎煮w空調柜機布置于車間內，并用彩鋼圍護起來，在柜機回風口處再在彩鋼板上開回風口(帶初效過濾網);風機過濾單元FFU均勻布置于吊頂天花。

LED無塵車間安裝室內空氣參數要求:
1、溫濕度要求：溫度一般為24+2℃，相對濕度為55+5％。
2、新風量大：由于這類凈化無塵車間內人員比較多，可以根據以下數值應取下列的最大值：非單向流凈化無塵室車間總送風量的10-30％；補償室內排風和保持室內正壓值所需的新鮮空氣量；推薦（新風柜）保證室內每人每小時的新鮮空氣量≥40m3/h。
3、送風量大。為了滿足無塵凈化車間內的潔凈度及熱濕平衡，需要較大的送風量，就300平方米的車間，吊頂高度為2.5米的，如果是萬級凈化無塵車間，送風量就需要300×2.5×30=22500m3/h的送風量（換氣次數，是≥25次/h）；
如果是十萬級凈化無塵車間，送風量就需要300×2.5×20=15000m3/h的送風量（換氣次數，是≥15次/h）。光學微電子凈化工程之定義為將一定空間范圍內之空氣中的微塵粒子、有害空氣、細菌等之污染物排除，并將室內之溫濕度、潔凈度、室內壓力、氣流速度與氣流分布、噪音震動及照明、靜電控制在某一需求范圍內，而所給于特別設計之密閉空間。
光學微電子凈化工程亦名無塵室或清凈室，目前已是半導體、精密制造、液晶制造、光學制造、線路板制造和生物化學、醫藥、食品制造等行業不可或缺的重要設施。近幾年來，由于技術之創新發展，對于產品的高精密度化、細小型化之需求更為迫切，如超大型積體電路之研究制造，已成為世界各國在科技發展上極為重視的項目，而我公司的設計理念及施工技術在行業中則處于領先地位。

光學微電子凈化工程一般包括：
1、潔凈生產區
2、潔凈輔助間（包括人員凈化用房、物料凈化用室和部分生活用室等）
3、管理區（包括辦公、值班、管理和休息等）
4、設備區（包括凈化空調系統應用、電氣用房、高純水和高純氣用房、冷熱設備用房）

光學微電子凈化工程凈化原理
氣流→初效凈化→空調→中效凈化→風機送風→管道→高效送風風口→吹入房間→帶走塵埃細菌
等顆粒 → 回風百葉窗→初效凈化 重復以上過程，即可達到凈化目的。

光學微電子凈化工程凈化參數
換氣次數：100000級≥15次；10000級≥20次；1000≥30次。壓差：主車間對相鄰房間≥5Pa
平均風速：10級、100級0.3－0.5m/s；溫度 冬季＞16℃；夏季 ＜26℃；波動±2℃。
溫度45－65％；GMP粉劑車間濕度在50％左右為宜；電子車間濕度略高以免產生靜電。
噪聲≤65dB（A）；新風補充量是總送風量的10％－30％；照度300LX。

凈化工程的設計過程中，應加強對光學微電子行業凈化工程設計方案分析了解,根據該工程是新建工程或者是舊廠房改造工程，并結合其具體的生產工藝、生產流程等要求確定其需要的潔凈度、溫濕度。再根據該工程的具體情況，同時還要考慮到生產廠家的經濟承受能力，綜合各種因素來確定采用何種凈化方案，這樣才可設計出一個能滿足甲方生產使用要求、工程造價合理、經濟節能實用的方案。

PCR實驗室裝修-PCR實驗室凈化工程為例（PCR即聚合酶鏈?zhǔn)椒磻?yīng)），是分子生物學研究和實驗的常規方法，也是生物學、醫學臨床等領域廣泛應用的實驗技術。其特點是能將微量的DNA大幅增加，實驗室通常分為四個區域，即：試劑儲存和準備區、標本制備區、擴增反應混合物配制和擴增區、擴增產物分析區（如使用全自動分析儀，區域可適當合并）。進入各個區域嚴格按照單一方向進行，不同的工作區域使用不同的工作服（例如不同的顏色）。工作人員離開時，不得將工作服帶出。
試劑儲存和準備室（標本制備區），儀器主要配置有：冷凍離心機、生物安全柜、冰箱、可移動紫外燈、全自動力核酸蛋白純化儀、專用工作服和工作鞋等。擴增反應混合物配制和擴增區配置有：冰箱、高速離心機、超凈工作臺、PCR儀（要求負壓狀態）、可移動紫外燈、微量加樣器、核酸擴增儀等。擴增產物分析區主要配置有：移液器、振蕩器、超凈工作臺、毛細管電泳儀、冰箱、離心機、微量加樣器、可移動紫外燈等。

潔凈室一般實施兩級隔離，隔離通過生物安全柜、負壓隔離器、正壓防護服、手套、眼罩等實現；
二級隔離通過實驗室的建筑、空調凈化和電氣控制系統來實現。但由于凈化空調需要風量小為了安全起見，風量都按大的估算，一般都要超過規范規定，物別是百級以上，冷熱負荷在要求不是很嚴格的情況可能估算，現在專門有凈化空調機組，可以直接利用。

二級~四級生物安全實驗室應實施兩級隔離。一般實驗室裝備有:超凈工作臺、生物安全柜、邊臺或不銹鋼操作臺、洗滌臺等。

PCR實驗室設計方案如下所示：
場地要求及實驗室設計及場地要求一般參照以下文件：
《醫療機構管理條例》

《醫療機構臨床實驗室管理辦法》

《臨床基因擴增檢驗實驗室管理暫行辦法》

《醫療機構臨床基因擴增實驗室管理辦法》
標準的PCR實驗室一般分為四個區，一區為試劑準備區，二區為標本制備區，三區為PCR擴增區，四區為產物分析區。為避免交叉污染，進入各個工作區域必須嚴格遵循單一方向進行，即只能從試劑貯存和準備區→標本制備區→擴增反應混合物配制和擴增區→擴增產物分析區。各實驗區之間的試劑及樣品傳遞應通過傳遞窗進行。

場地一般要求在80平米以上，此標準PCR實驗室可開展包括新冠病毒在內的常規分子檢測項目。而如今市面上絕大部分新冠病毒檢測試劑盒是在熒光定量PCR平臺上開發的，因此沒有產物分析區也不會影響新冠病毒的檢測，60-80平米的場地就能滿足要求，但是其他如基于一代測序與基因芯片的檢測項目就無法開展。

PCR實驗室的場地限制條件較多，且因時間要求更為緊迫，部分醫院可能連50平米的場地都無法提供，為了能盡快滿足各醫院的新冠病毒檢測需求，一個非常緊湊的PCR實驗室可以將空間設計在僅為35平米左右，但是其防污染能力較差，小編不推薦。

不管是幾個區，可將PCR過程分成試劑準備、標本制備和PCR擴增檢測三個獨立組成。整個區域有一個整體緩沖走廊。每個獨立實驗區設置有緩沖區，同時各區通過氣壓調節，使整個PCR實驗過程中試劑和標本免受氣溶膠的污染并降低擴增產物對人員和環境的污染。PCR實驗室一定在三個實驗區和三個緩沖區頂部以及傳送窗內部安裝有紫外燈，供消毒用。在試劑準備區和標本制備區還設置移動紫外線燈，對實驗桌進行局部消毒。
試劑和標本通過機械連鎖不銹鋼（不建議使用電子連鎖方式）傳遞窗傳遞，保證試劑和標本在傳遞過程中不受污染（人物分流）。

地面建議使用PVC卷材地面或自流坪地面，整體性好，便于進行清掃，耐腐蝕。沒有條件的也可采用水磨石地面，或大塊的瓷磚，瓷磚間接縫需要小于2mm。

PCR實驗室空調通風系統設計及壓力控制
PCR實驗室并沒有嚴格的凈化要求，但是為避免各個實驗區域間交叉污染的可能性，宜采用全送全排的氣流組織形式。同時，要嚴格控制送、排風的比例以保證各實驗區的壓力要求。

1、試劑貯存和準備區
該實驗區主要進行的操作為貯存試劑的制備、試劑的分裝和主反應混合液的制備。試劑和用于標本制作的材料應直接運送至該區，不得經過其他區域。試劑原材料必須貯存在本區內，并在本區內制備成所需的貯存試劑。

對與氣流壓力的控制，本區并沒有嚴格的要求。
2、標本制備區
該區域主要進行的操作為臨床標本的保存、核酸(RNA、DNA)提取、貯存及其加入至擴增反應管和測定RNA時cDNA的合成。
本區的壓力梯度要求為：相對于鄰近區域為正壓，以避免從鄰近區進入本區的氣溶膠污染。另外，由于在加樣操作中可能會發生氣溶膠所致的污染，所以應避免在本區內不必要的走動。

3、擴增反應混合物配制和擴增區
該區域主要進行的操作為DNA或cDNA擴增。此外，已制備的DNA模板和合成的cDNA(來自樣本制備區) 的加入和主反應混合液(來自試劑貯存和制備區) 制備成反應混合液等也可在本區內進行。在巢式PCR測定中，通常在第一輪擴增后必須打開反應管，因此巢式擴增有較高的污染危險性，第二次加樣必須在本區內進行。
本區的壓力梯度要求為：相對于鄰近區域為負壓，以避免氣溶膠從本區漏出。為避免氣溶膠所致的污染，應盡量減少在本區內的不必要的走動。個別操作如加樣等應在超凈臺內進行。

4、擴增產物分析區
該區域主要進行的操作為擴增片段的測定。如使用全自動封閉分析儀器檢測，此區域可不設。
本區是最主要的擴增產物污染來源，因此對本區的壓力梯度的要求為：相對于鄰近區域為負壓，以避免擴增產物從本區擴散至其它區域。

PCR實驗室污染的預防與控制
PCR實驗室設計的核心問題是如何避免污染。在實際工作中，常見的有以下幾種污染類型：擴增產物的污染；天然基因組DNA的污染；試劑的污染以及標本間的污染。由于一旦發生污染，實驗就必須停止，直到找到污染源為止，而且實驗結果必須作廢，需重新進行實驗。所以發生污染后再圍繞實驗室來尋找污染源不但耗時而且繁瑣，浪費人力物力。因此要避免污染，首先應是預防，而不是排除。

1、工作區域的嚴格劃分
（1）各個實驗區域設置合理；

（2）各個實驗區域要有明顯的標記（如醒目的門牌或不同的地面顏色等），以避免各個不同實驗區域設備物品、試劑等發生混淆。

2、合理的系統設置

（1）合理的空調通風系統設置，盡量采用全送全排的空調系統；

（2）嚴格的氣流壓力控制，保證不同的實驗區內不同的壓力要求。

3、規范的操作
（1）臨床基因擴增檢驗實驗室的技術人員必須進行上崗培訓，經培訓合格后才能從事臨床基因擴增檢驗的工作；

（2）在實驗操作過程中，操作者必須戴手套，并經常更換。此外，操作中使用一次性帽子也是一個有效地防止污染的措施；

（3）清潔工作及時、正確。實驗工作結束后，必須立即對本區進行清潔。除常規的消毒液體對表面進行擦拭消毒或紫外線燈的照射消毒外，對一些實驗設備還應進行高壓消毒處理。

4、嚴格的管理
（1）嚴格控制進出實驗室的人員。與實驗無關的人員不得隨意進出實驗室，有條件的情況下要設置獨立的通道和進出整個實驗區的門；

（2）在各個實驗區域使用帶有明顯區別標志的工作服（如不同顏色），當工作人員離開時不得將本區的工作服帶至其它區域；

（3）盡量減少在實驗區內不必要的走動以減少交叉污染的可能性。

（4）擴增產物分析區是最主要的擴增產物污染來源，廢液不能在實驗室中傾倒，必須經消毒液浸泡消毒后在遠離實驗室的地方棄掉，用過的吸頭等一次性材料也應經消毒液浸泡消毒后統一處理，如焚燒等；

（5）擴增產物分析區可能會用到某些可致基因突變和有*物質，應特別注意實驗人員的安全防護。

5、完備的實驗室配套設施
完備的實驗室配套設施是保證實驗工作的必要條件，應根據各個實驗室實驗內容的不同配備相應的設備和儀器，如超凈工作臺、離心機、加樣器等。

PCR實驗室主要設備見下表
本表所列儀器為滿足新冠病毒檢測所需的最低配置，空調排風系統等不算在內。

PCR實驗室質量控制

為實現高質量的檢測結果，采取嚴格的實驗室管理體系極為重要

根據實驗室的具體情況制定和編寫質量體系文件，《質量手冊》、《程序文件》、《作業指導書》，并嚴格執行。

管理體系的特點是應有明確的目的、規范的管理、有效的制約、高效并自我調節的機制，具體要求如下：

建立完善的SOP文件，對完成各項質量活動的方法作出規定，每個SOP都應對一個或一組相互關系的活動進行描述。

每個SOP文件應說明該項質量各環節的輸入、轉換和輸出所需的文件、物資、人員、記錄以及它們與有關活動的接口關系。
明確每個環節轉換過程中各項因素的要求，即由誰做、做什么、做到什么程序、達到什么要求，如何控制、形成什么記錄和報告，以及相應的審批手續。

規定在質量活動中需要注意的例外或特殊情況的糾正措施。SOP應簡練、明確和易懂并且工作人員熟練掌握和嚴格遵守。

盡量減少在實驗區內不必要的走動以減少交叉污染的可能性。擴增產物分析區是最主要的擴增產物污染來源，廢液必須經消毒液浸泡后在遠離實驗室的地方棄掉，用過的一次性材料也應經消毒液浸泡后統一處理。

用到某些有毒物質，應特別注意實驗人員的安全防護。完備的實驗室配套設施是保證實驗工作的必要條件。

人員配置
為保障實驗室的正常運行需要1名副高職稱以上的檢驗技術人員，2名中級職稱以上的檢驗技術人員，目前對新冠病毒檢測能力需求迫切，但是一個高質量PCR實驗室的建設也不是在朝夕之間能完成。

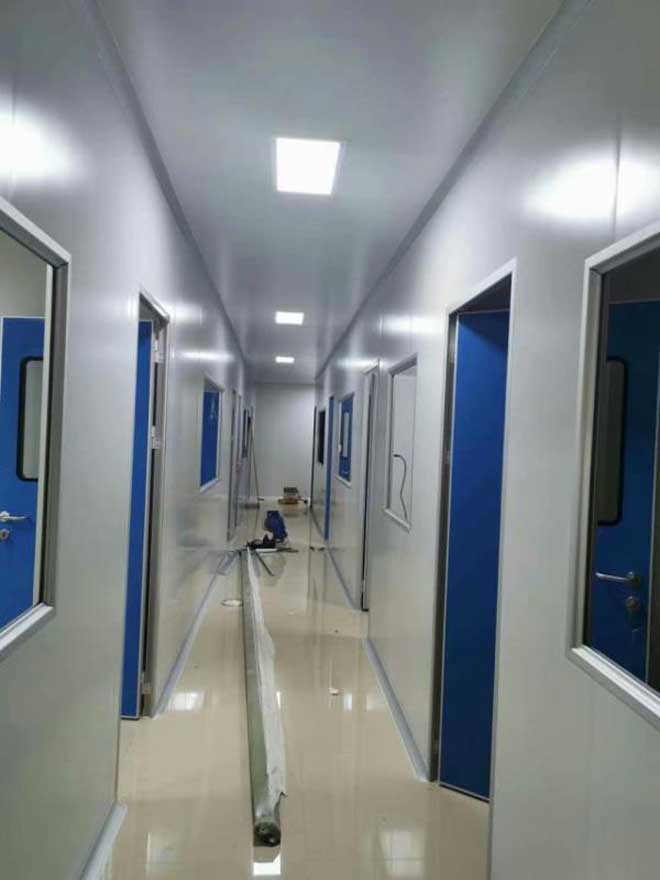

PCR實驗室設計方案及實驗室裝修工程要求:
1、主體結構：
主體為彩鋼板、鋁（Al)合金(熔點660)型材。室內所有陰角、陽角均采用鋁合金

50內圓角鋁（Al)，從而解決容易污染、積塵、不易清掃等問題。結構牢固，線條簡明，美觀大方，密封性好。

2、標準的四區分隔和氣壓調節：
將PCR過程分成試劑準備、標本制備和PCR擴增，產物分析(Analyse)四個獨立的實驗區。凈化實驗室控制系統是整個潔凈實驗室安全運行的神經中樞,由于潔凈實驗室-生物安全實驗室的實驗對象是危險性的微生物，出于嚴格控制污染的原則，它要求以最少的維護人員，運用最優化的管理維護手段，來實時監控每一個實驗室中設備所處的物理環境，保證實驗室運行過程中始終處于相對負壓環境，防止危險性微生物外泄。整個區域有一個整體緩沖走廊。每個獨立實驗區設置有緩沖區，同時各區通過氣壓調節，使整個PCR實驗過程中試劑和標本免受氣溶膠的污染并降低擴增產物對人員和環境的污染。
可打開緩沖區，緩沖區和PCR擴增區的排風扇往外排氣，在實驗區的外墻上和各扇門上都安裝有風量(定義:單位時間內空氣的流通量)可調的回風口，空氣通過回風口向室內換氣。

3、消毒：
在三個實驗區和三個緩沖區頂部以及傳送窗內部安裝有紫外燈，供消毒用。潔凈實驗室無菌試驗室、生物安全實驗室必須保證人身安全、環境安全、廢棄物安全和樣本安全，能長期而安全地運行，同時還為需要實驗室工作人員提供一個舒適、而良好的工作環境。

在試劑準備區和標本制備區還設置移動紫外線燈，對實驗桌進行局部消毒。

4、不銹鋼(不銹耐酸鋼)傳遞窗：
試劑和標本通過機械連鎖不銹鋼（不建議使用電子連鎖方式）傳遞窗傳遞，保證試劑和標本在傳遞過程中不受污染（人物分流）。

5、地面
地面建議使用聚氯乙烯卷材地面或自流坪地面，整體性好。便于進行清掃，耐腐蝕(釋義:指腐爛、消失、侵蝕等)。

推薦閱讀：醫院手術室凈化工程，食品飲料廠罐裝無菌車間凈化工程，光學微電子凈化工程，無塵室凈化工程裝修

層流手術室潔凈舒適的工作環境:層流手術室不僅要求高度潔凈的空氣（進入手術室的空氣首先須經高效過濾器凈化），而且要求能控制氣流的流通方向（即采用層流超凈裝置），使氣流從潔凈度高的手術區域流向潔凈度低的區域，并帶走和排出氣流中的塵埃顆粒（塵粒）和細菌；層流是一股細小、薄層的氣流，以均勻的流速向同一方向輸送；醫院層流手術室凈化氣流的方向分為垂直層流式和水平層流式兩種。垂直層流式（Supply air ceiling for operating theatre）高效過濾器裝在手術病床的正上方，氣流垂直吹送，回風口設在墻面的兩側下部（但不宜采用四角或四側回風），確保手術臺潔凈度達標，一般多采用垂直層流式效果較好，層流手術室是一個”正壓”環境，其空氣壓力根據其不同區域（如手術間、無菌準備間、刷手間、麻醉間和周圍干凈區域等）潔凈度不同要求而不同。

醫院層流病房要求
空氣cfu/m3：≤10
物體表面cfu/cm3：≤5
醫護人員手cfu/cm3 ：≤5不同級別的層流手術室其空氣潔凈度標準不同，例如國內標準I級層流手術室的標準為潔凈度5級，每立方尺空氣中≥0.5μm的塵粒數，≤100顆或每升空氣中≤3.5顆。II級層流手術室的標準為潔凈度6級，每立方尺空氣中≥0.5μm的塵粒數，≤1000顆或每升空氣中≤35顆。III級層流手術室的標準為潔凈度7級，每立方尺空氣中≥0.5μm的塵粒數，≤10000顆或每升空氣中≤352顆。依次類推。
不同級別的層流系統，其控制空間環境中的空氣置換率也不同，潔凈度級別越高，置換率越快，反之亦然。
層流手術室墻壁應用具有抑菌作用的特殊涂料粉刷，光線明亮，色彩柔和且不須用水清潔沖洗。

一、手術室層流凈化工程強調:
（1）進入手術室必須更換洗手衣褲、鞋帽。

（2）嚴格控制入室人數。

（3）盡量減少層流手術室的開門次數與時間（更不可將門打開不關），維持”相對密閉狀態”，以防外來污染的進入。
（4）手術前用酒精擦拭室內物品、醫療程儀器、設備等。

（5）術后及時、徹底清潔室內所有物品、墻壁及地面。

（6）婦女不可用粉、頭發噴霧劑和指甲油之類的化妝品，以減少污染來源。

（7）工作服應選用不易產生靜電、不易脫落纖維的滌綸和尼龍織物。

（8）定期檢測層流系統功能狀態，測試層流手術室環境空氣潔凈度指標和細菌培養等。
總之，使用層流手術室，強化無菌觀念和正規化管理仍然是醫療程安全的根本保證與要求，仍然是手術室工作之根本、之重點，只有當兩者緊密結合起來才是趨于完美的。

二、手術室層流凈化工程功能特點:
1、手術室低細菌數及低麻醉氣體濃度。

2、可供舒適的氣流（室內溫度可在15-25℃，濕度可在50-65%之間調節）。

3、手術室正壓氣流（+23-25Pa）防止外來污染的進入。

4、手術室內空氣清新、爽潔，工作環境舒適。

5、層流手術室，一般情況下無需使用物理或化學方法進行消毒，既節省勞動，又免除了不良?xì)庥绊憽?/p>

6、院內感染率（尤其是手術和燒傷感染率）大大降低。

7、噪音：由于層流手術室采用送風天花，噪音來源主要為回風口過大及排風的設計不合理。所幸的是手術室內音量為42dB，可無不適；較大的噪音來源其實為設備及醫用器械，合理的布局與裝飾是可以避免的。

8、層流手術室造價昂貴，”月耗斗金”，非條件優越，恐難奢求。

三、層流手術室環境的管理:
層流系統是創造潔凈手術室的一種設備，無論它多么先進，但亦非”萬能”；因?qū)恿飨到y(tǒng)并無消毒滅菌之功效，層流手術室其”無菌”環境主要是通過空氣的”過濾”、”層流”以及室內維持”正壓”狀態來維持的。
設計設備
（一）手術室的設計
位于建筑的較高處，以保持空氣潔凈、防止院內感染為原則，地面、墻壁可以沖洗。要三區劃分合理：即有非限制區、半限制區、限制區。要有三通道：即工作人員通道、病人出入通道、污物出口通道。材料應防火、耐濕、不易著色，以具有易于清潔等性能的材料為宜。現代化手術室應設計有：空氣凈化裝置、中心供氧、中心吸引等裝置。
（二）手術室的設備
除了具備一般手術室常規器械外，應有閉路電視、空調、高級電刀（進口），為保證不因意外停電影響手術，醫院應備有發電設施。不使手術室地面污染，最好使用交換車等現代推車。
（三）手術間布局
應力求簡潔，柜子應用耐濕、牢固材料制成，以便于清潔。所有物品均應固定設置，保持存放有序，力求各間統一、規范。
二、手術室人員編制及醫院手術床位
手術室護士與手術床之比應為：2.5:1，教學醫院3：1。手術床設置為：以手術科50張床位設1臺手術床為宜，衛生員0.5:1為妥。設護士長1～2人。

三、手術室的規章制度
手術室是手術科醫師、麻醉師及手術室人員共同工作的場所，人員流動量大，為保證工作有序，不但各項操作有規程，而且有一定的工作制度，才能使各科手術順利完成。
（一）手術室一般工作制度
1、凡進入手術室的工作人員，必須穿戴手術室的鞋帽、衣服及口罩，離開手術室時，應更換外出衣及鞋子。

2、院外來參觀、學習、實習者，須經醫教科或護理部批準，并應有固定地點。

3、各科擇期手術，應在手術前一日上午10點半以前送手術通知單，急診搶救手術，可先口頭通知，后補手術通知單。
4、手術按手術通知單時間進行，必須準時到位，不得隨意更改。特殊情況與護士聯系。

5、術前30分鐘接病人，隨帶病歷，并詳細核對病人姓名、性別、年齡、床號、診斷、手術部位及藥敏試驗、術前用藥。病員入室后，巡回護士應復查一遍，注意病人手術部位清潔范圍，首飾、假牙、手表不得帶入手術室。

6、嚴格無菌操作技術。無菌手術和有菌手術應分室進行，特殊感染須進行特殊消毒滅菌處理。

7、室內保持嚴肅安靜，禁止高聲喧嘩，手術期間不得聊天、看報等。

8、嚴格執行室內衛生清潔處理及隔離、消毒檢測制度，落實醫療安全防范措施。

9、手術室應常備各種急診手術包及搶救器材，手術器械不得外借，如外借的需醫教科批準

10、手術室器械應在清潔干凈基礎上消毒，各種藥品器械材料應放在固定位置，貴重器械專人保管，每月清點、維修、保養。麻醉劇**標志明顯，專人加鎖保管，普通藥品每天清點并記錄，每月檢查一次，專人負責。

11、負責保管和送檢手術中采集的標本，請醫生及時填寫病理標本、送檢單并作好送檢登記，督促及時送檢。

醫院手術室凈化工程包括哪些部分?
潔凈手術室是指運用空氣凈化技術，把手術環境空氣里所含的微生物粒子和微?？偭拷档皆试S水平的手術室，潔凈手術室的用房又可以分為I級、Ⅱ級、Ⅲ級、Ⅳ級，手術室的級別不同對潔凈度的要求也就不同，所以不同的潔凈度要求的凈化工程組成部分也有所差異，但是一般的凈化工程主要組成部分如下：
一部分：潔凈地面，在這個環節一般采用PCV地面或者是環氧樹脂潔凈地面。

二部分：風管系統，主要有送風、回風、新風、排風管道、末端和控制裝置等；

三部分：空調系統，空調系統主要包括冷（熱）水機組、管路、組合式凈化空調箱；

四部分：自控系統，包括溫度控制、濕度控制、風量風壓控制、開啟順序和時間控制等；

四部分：電氣系統，包括照明、動力、弱電三部分，包括凈化燈具、插座、電氣柜、線路、監控、電話等強弱電系統；
五部分：給排水系統，抓拍包括給水、排水管道、設施及控制裝置等；

六部分：空氣過濾系統，有初效過濾器、中效過濾器、 高效過濾器等。

六部分：圍護結構系統，總體包括、墻、地三部分，也就是組成三維密閉空間的六個面。細節部分還包括包括門窗、裝飾圓弧等；

七部分：其他凈化設備，比如臭氧、紫外線燈、風淋室（包括貨淋室）、傳遞窗、超凈工作臺、FFU、高效送風口、互聯鎖等凈化輔助設備。

GMP車間結構材料:
1、GMP車間為了防止交叉污染，清掃凈化車間設施的工具均應按產品特點、工藝要求、空氣過濾器針對空氣潔凈度級別的不同分別專用，垃圾裝入防塵袋中拿出。地面可采用環氧自流坪地坪或高級耐磨塑料地板，有防靜電要求的，可選用防靜電型。

2、在上下班前清掃車間、生產工藝操作結束后進行;清掃要在凈化車間空調系統運行中進行;結束后，凈化空調系統要繼續運行，直到恢復規定的潔凈級別為止，開機運行時間一般不短于該GMP車間的自凈時間。送回風管道用熱渡鋅板制成，貼凈化保溫效果好的阻燃型PF發泡塑膠板。

3、使用的消毒劑要定期更換，以防止微生物產生耐藥性。高效送風口用不銹鋼框架，美觀清潔，沖孔網板用烤漆鋁板，不生銹不粘塵，宜清潔。

4、大的物件搬進車間時，先要在一般環境中用真空吸塵器進行初步的吸塵凈化，然后再準進入凈化車間內，用潔凈室真空吸塵器或擦拭方法進一步處理；在GMP車間凈化系統停止運行期間，凈化系統FFU，不允許把大的物件搬進凈化車間。
5、GMP車間如果要進行消毒滅菌，可采用干熱滅菌、濕熱滅菌、輻射滅菌、氣體滅菌、消毒劑消毒。

GMP車間，防塵車間的一種類型，凈化廠房墻、頂板材一般多采用50mm厚的夾芯彩鋼板制造，其特點為美觀、剛性強，圓弧墻角、門、窗框等一般采用專用氧化鋁型材制造。

GMP潔凈廠房凈化參數：
換氣次數：100000級≥15次;10000級≥20次;1000≥30次。壓差：主車間對相鄰房間≥5Pa平均風速：10級、100級0.3-0.5m/s;溫度 冬季>16℃;夏季 <26℃;波動±2℃。濕度45-65%;GMP粉劑車間濕度在50%左右為宜;電子車間濕度略高以免產生靜電。噪聲≤65dB(A);新風補充量是總送風量的10%-30%;照度300LX

衛生管理：
GMP車間為了防止交叉污染，清掃凈化車間設施的工具均應按產品特點、工藝要求、空氣潔凈度級別的不同分別專用(空氣過濾器)，垃圾裝入防塵袋中拿出。GMP車間的清掃必須在上下班前、生產工藝操作結束后進行；清掃要在凈化車間空調系統運行中進行；清掃工作結束后，凈化空調系統要繼續運行，直到恢復規定的潔凈級別為止，開機運行時間一般不短于該GMP車間的自凈時間。使用的消毒劑要定期更換，以防止微生物產生耐藥性。大的物件搬進車間時，先要在一般環境中用真空吸塵器進行初步的吸塵凈化，然后再準進入凈化車間內，用潔凈室真空吸塵器或擦拭方法進一步處理；在GMP車間凈化系統停止運行期間，不允許把大的物件搬進凈化車間。

GMP車間要進行消毒滅菌，可采用干熱滅菌、濕熱滅菌、輻射滅菌、氣體滅菌、消毒劑消毒?，F(xiàn)介紹輻射滅菌，主要適用于熱敏性物質或產品的滅菌，但必須證明該射線對產品無害。紫外線輻射消毒具有一定的殺菌效力，但在使用中存在不少問題，紫外線燈管的強度、潔凈度、環境濕度和距離等諸多因素都會影響消毒效果，另外其消毒效果不高，不適用于有人員活動的空間和有氣流流動的空間，這些原因使紫外線消毒不被國外GMP接受。
紫外線滅菌對暴露對象需長時間照射，對于室內輻照，當要求滅菌率達到99%時，一般細菌的照射劑量約為10000-30000uw.S/cm。一支距地面2m的15W的紫外燈，其照射強度約為8uw/cm，則需照射1h左右才行，而在這1h之內被照射場所不能進入，否則對人的皮膚細胞也有損壞，有明顯的致癌的作用。

病房要求
空氣cfu/m3：≤10
物體表面cfu/cm3：≤5
醫護人員手cfu/cm3 ：≤5
隨著現代醫院條件、環境及醫療質量的不斷改善與提高，層流設備漸已裝備、應用于手術室。
1、層流手術室-潔凈舒適的工作環境:
層流手術室不僅要求高度潔凈的空氣（進入手術室的空氣首先須經高效過濾器凈化），而且要求能控制氣流的流通方向（即采用層流超凈裝置），使氣流從潔凈度高的手術區域流向潔凈度低的區域，并帶走和排出氣流中的塵埃顆粒（塵粒）和細菌；層流是一股細小、薄層的氣流，以均勻的流速向同一方向輸送；凈化氣流的方向分為垂直層流式和水平層流式兩種。垂直層流式（Supply air ceiling for operating theatre）高效過濾器裝在手術病床的正上方，氣流垂直吹送，回風口設在墻面的兩側下部（但不宜采用四角或四側回風），確保手術臺潔凈度達標，一般多采用垂直層流式效果較好，層流手術室是一個”正壓”環境，其空氣壓力根據其不同區域（如手術間、無菌準備間、刷手間、麻醉間和周圍干凈區域等）潔凈度不同要求而不同。

不同級別的層流手術室其空氣潔凈度標準不同，例如國內標準I級層流手術室的標準為潔凈度5級，每立方尺空氣中≥0.5μm的塵粒數，≤100顆或每升空氣中≤3.5顆。II級層流手術室的標準為潔凈度6級，每立方尺空氣中≥0.5μm的塵粒數，≤1000顆或每升空氣中≤35顆。III級層流手術室的標準為潔凈度7級，每立方尺空氣中≥0.5μm的塵粒數，≤10000顆或每升空氣中≤352顆。依次類推。
不同級別的層流系統，其控制空間環境中的空氣置換率也不同，潔凈度級別越高，置換率越快，反之亦然。
層流手術室墻壁應用具有抑菌作用的特殊涂料粉刷，光線明亮，色彩柔和且不須用水清潔沖洗。

手術室層流凈化工程強調:
（1）進入手術室必須更換洗手衣褲、鞋帽。

（2）嚴格控制入室人數。

（3）盡量減少層流手術室的開門次數與時間（更不可將門打開不關），維持”相對密閉狀態”，以防外來污染的進入。
（4）手術前用酒精擦拭室內物品、醫療程儀器、設備等。

（5）術后及時、徹底清潔室內所有物品、墻壁及地面。

（6）婦女不可用粉、頭發噴霧劑和指甲油之類的化妝品，以減少污染來源。

（7）工作服應選用不易產生靜電、不易脫落纖維的滌綸和尼龍織物。

（8）定期檢測層流系統功能狀態，測試層流手術室環境空氣潔凈度指標和細菌培養等。
總之，使用層流手術室，強化無菌觀念和正規化管理仍然是醫療程安全的根本保證與要求，仍然是手術室工作之根本、之重點，只有當兩者緊密結合起來才是趨于完美的。

手術室層流凈化工程功能特點:
2.1手術室低細菌數及低麻醉氣體濃度。

2.2可供舒適的氣流（室內溫度可在15-25℃，濕度可在50-65%之間調節）。

2.3手術室正壓氣流（+23-25Pa）防止外來污染的進入。

2.4手術室內空氣清新、爽潔，工作環境舒適。

2.5層流手術室，一般情況下無需使用物理或化學方法進行消毒，既節省勞動，又免除了不良?xì)庥绊憽?/p>

2.6院內感染率（尤其是手術和燒傷感染率）大大降低。

2.7噪音：由于層流手術室采用送風天花，噪音來源主要為回風口過大及排風的設計不合理。所幸的是手術室內音量為42dB，可無不適；較大的噪音來源其實為設備及醫用器械，合理的布局與裝飾是可以避免的。

2.8 層流手術室造價昂貴，”月耗斗金”，非條件優越，恐難奢求。

3、層流手術室環境的管理:
層流系統是創造潔凈手術室的一種設備，無論它多么先進，但亦非”萬能”；因?qū)恿飨到y(tǒng)并無消毒滅菌之功效，層流手術室其”無菌”環境主要是通過空氣的”過濾”、”層流”以及室內維持”正壓”狀態來維持的。
設計設備
（一）手術室的設計
坐南朝北，位于建筑的較高處，以保持空氣潔凈、防止院內感染為原則，地面、墻壁可以沖洗。要三區劃分合理：即有非限制區、半限制區、限制區。要有三通道：即工作人員通道、病人出入通道、污物出口通道。材料應防火、耐濕、不易著色，以具有易于清潔等性能的材料為宜?，F(xiàn)代化手術室應設計有：空氣凈化裝置、中心供氧、中心吸引等裝置。
（二）手術室的設備
除了具備一般手術室常規器械外，應有閉路電視、空調、高級電刀（進口），為保證不因意外停電影響手術，醫院應備有發電設施。不使手術室地面污染，最好使用交換車等現代推車。
（三）手術間布局
應力求簡潔，柜子應用耐濕、牢固材料制成，以便于清潔。所有物品均應固定設置，保持存放有序，力求各間統一、規范。
二、手術室人員編制及醫院手術床位
手術室護士與手術床之比應為：2.5:1，教學醫院3：1。手術床設置為：以手術科50張床位設1臺手術床為宜，衛生員0.5:1為妥。設護士長1～2人。

三、手術室的規章制度
手術室是手術科醫師、麻醉師及手術室人員共同工作的場所，人員流動量大，為保證工作有序，不但各項操作有規程，而且有一定的工作制度，才能使各科手術順利完成。
（一）手術室一般工作制度
1、凡進入手術室的工作人員，必須穿戴手術室的鞋帽、衣服及口罩，離開手術室時，應更換外出衣及鞋子。

2、院外來參觀、學習、實習者，須經醫教科或護理部批準，并應有固定地點。

3、各科擇期手術，應在手術前一日上午10點半以前送手術通知單，急診搶救手術，可先口頭通知，后補手術通知單。
4、手術按手術通知單時間進行，必須準時到位，不得隨意更改。特殊情況與護士聯系。

5、術前30分鐘接病人，隨帶病歷，并詳細核對病人姓名、性別、年齡、床號、診斷、手術部位及藥敏試驗、術前用藥。病員入室后，巡回護士應復查一遍，注意病人手術部位清潔范圍，首飾、假牙、手表不得帶入手術室。

6、嚴格無菌操作技術。無菌手術和有菌手術應分室進行，特殊感染須進行特殊消毒滅菌處理。

7、室內保持嚴肅安靜，禁止高聲喧嘩，手術期間不得聊天、看報等。

8、嚴格執行室內衛生清潔處理及隔離、消毒檢測制度，落實醫療安全防范措施。

9、手術室應常備各種急診手術包及搶救器材，手術器械不得外借，如外借的需醫教科批準

10、手術室器械應在清潔干凈基礎上消毒，各種藥品器械材料應放在固定位置，貴重器械專人保管，每月清點、維修、保養。麻醉劇**標志明顯，專人加鎖保管，普通藥品每天清點并記錄，每月檢查一次，專人負責。

11、負責保管和送檢手術中采集的標本，請醫生及時填寫病理標本、送檢單并作好送檢登記，督促及時送檢。

醫院手術室凈化工程包括哪些部分?
潔凈手術室是指運用空氣凈化技術，把手術環境空氣里所含的微生物粒子和微?？偭拷档皆试S水平的手術室，潔凈手術室的用房又可以分為I級、Ⅱ級、Ⅲ級、Ⅳ級，手術室的級別不同對潔凈度的要求也就不同，所以不同的潔凈度要求的凈化工程組成部分也有所差異，但是一般的凈化工程主要組成部分如下：
第一部分：潔凈地面，在這個環節一般采用PCV地面或者是環氧樹脂潔凈地面。

第二部分：風管系統，主要有高效送風口送風、回風、新風、排風管道、末端和控制裝置等；

第三部分：空調系統，空調系統主要包括冷（熱）水機組、管路、組合式凈化空調箱；

第四部分：自控系統，包括溫度控制、濕度控制、風量風壓控制、開啟順序和時間控制等；

第四部分：電氣系統，包括照明、動力、弱電三部分，包括凈化燈具、插座、電氣柜、線路、監控、電話等強弱電系統；
第五部分：給排水系統，抓拍包括給水、排水管道、設施及控制裝置等；

第六部分：空氣過濾系統，有初效過濾器、中效過濾器、 高效過濾器等。

第六部分：圍護結構系統，總體包括、墻、地三部分，也就是組成三維密閉空間的六個面。細節部分還包括包括門窗、裝飾圓弧等；

第七部分：其他凈化設備，比如臭氧、紫外線燈、風淋室（包括貨淋室）、傳遞窗、超凈工作臺、互聯鎖等凈化輔助設備。

我們專業設計施工、百級凈化工程施工、千級凈化工程、萬級凈化工程、十萬級凈化工程、三十萬級凈化工程的無塵凈化車間。
電子元器件潔凈工程、潔凈車間能避免有塵土，空氣中有很多飄浮的塵土。避免體屑頭發等墜落到商品上，嚴苛的必須帶手套，那樣才可以確保產品品質，還能夠避免靜電感應。

電子元器件潔凈工程、潔凈車間主要參數：環境濕度45-65%；GMP顆粒劑生產車間環境濕度在50%上下為宜；電子生產車間環境濕度略高以防造成靜電感應。噪音≤65dB(A)；新風系統填補量是總送排風量的10%-30%；光照強度300LX。壓力差：主生產車間對鄰近屋子≥5Pa均值風力：10級、100級0.3-0.5m/s。換風：100000級≥15次;10000級≥20次;1000≥三十次。
凈化車間凈化原理
氣流→凈化初效過濾器→加濕段→加熱段→表冷段→凈化中效過濾器→凈化高效過濾器→風機FFU送風單元→管道→凈化高效送風口→吹入房間→帶走塵埃細菌等顆粒 → 回風百葉窗→凈化初效過濾器重復以上過程，即可達到凈化目的。

潔凈室潔凈度超標的原因分析：
潔凈度是衡量潔凈室潔凈程度的重要指標，是潔凈室分級的主要參數，對潔凈室的設計、維護和使用有著重要的指導作用。當空間內潔凈度超標時，會帶來空間內微生物數量的上漲甚至超過規定的限值，從而產生產品質量方面的隱患。因此，控制好潔凈度是潔凈室使用中的重中之重。
關于潔凈度級別的劃分，我們通常用到的潔凈度級別為Class5、6、7、8級，基本等同于GMP里規定的A、B、C、D級。判定潔凈度是否合格的粒子為：粒徑大于等于5微米的顆粒（通常稱為大顆粒）和粒徑大于等于0.5微米的顆粒（通常稱為小顆粒）。

潔凈室的潔凈度是由塵粒產生、凈化能力以及周邊環境這三個方面綜合影響形成的動態平衡。

下面，我們帶著大家從這三方面對潔凈度超標的情況進行分析：

1、塵粒產生量過大
當潔凈室內有大量產塵物體時，凈化空調的凈化能力無法快速稀釋空氣中的顆粒，造成潔凈度級別超標。此時分為三種情況：

a.房間內有粉碎機、壓片機等產塵量大的設備；

b.房間衛生不好，清潔不徹底；

c.房間內人員控制不力造成人為污染，可能是人員過多、潔凈服不夠干凈、潔凈服穿著不符合規定等原因。

2、凈化能力不足
潔凈室的凈化完全依靠凈化空調機組的潔凈送風，送風量越大換氣次數越多，潔凈室的潔凈度越好。當潔凈送風能力不足時，房間的凈化能力也就不足，從而造成顆粒數量的上升，導致潔凈度超標。此時也分為以下三種情況：

a.送風量不足，換氣次數不夠，可能是初、中、高效過濾器堵塞造成送風量下降、送風機組頻率變小、送風閥開度變小、新風量變小等原因；

b.高效過濾器有泄漏，潔凈送風不夠潔凈；

c.房間的氣流組織形式不合理，形成局部渦流與死角。

3.周邊環境影響

當周邊相鄰房間的潔凈度比較差甚至是低級別房間，而該房間與周邊相鄰房間之間的壓差為負壓時，周邊相鄰房間的空氣進入該房間，帶入大量顆粒，造成潔凈度超標。

在日常監測過程中，有時會出現一種顆粒的數量合格但另一種顆粒不合格的情況，根據我們的經驗，我們認為主要是以下的原因：（排名的可能性分先后）

大顆粒合格，小顆粒超標：

1.高效過濾器有泄漏；

2.房間內有產生大量小顆粒的塵源。

小顆粒合格，大顆粒超標：

1.房間衛生不好，清潔不徹底；

2.房間內人員控制不力造成人為污染；

3.房間內有產生大量大顆粒的塵源。

當我們找到了潔凈度超標的原因，通過解決對應的問題，一定能讓潔凈室恢復到設計水平，符合使用要求。

微生物學、生物醫學工程、細胞生物學、臨床實驗、基因重組及其醫療器械等科學研究應用的實驗室通稱微生物潔凈實驗室。院內感染實驗室由主實作用驗室與別的實驗室及功能用地構成。院內感染實驗室務必確保生命安全、環境安全管理、廢料安全性和樣版安全性，能長期性而安全性地運作，另外還為必須實驗室工作員出示一個舒服、而優良的辦公環境。

微生物潔凈實驗室(凈化工程/潔凈工程)主潔凈實驗室開創一區，分配在實驗室的靠右邊角落處。用氣密門限定工作人員的出入，把有潔凈規定的屋子設定在工作人員影響少的地區，把輔助屋子設定在外界。考慮到微生物實驗操作步驟，把檢驗室與刷洗消毒室和塑造室鄰近，便捷人工流產與貨運物流的分離出來。

凈化工程/潔凈工程微生物潔凈實驗室分成I級、II級、III級，習慣性上稱之為P1、P2、P3、P4。二級院內感染實驗室對身體、動物與植物或自然環境具備中等水平傷害或具備潛在性發病因素，對身心健康成年人、小動物和自然環境不容易導致嚴重威脅，具備合理的防止和治療措施。

凈化原理:
氣流→凈化初效過濾器→加濕段→加熱段→表冷段→凈化中效過濾器→凈化高效過濾器→風機FFU送風單元→管道→凈化高效送風口→吹入房間→帶走塵埃細菌等顆粒 → 回風百葉窗→凈化初效過濾器重復以上過程，即可達到凈化目的。
